首頁①應用范圍及特點
斗式提升機（以下簡稱斗提機）用于垂直或傾斜時輸送粉狀、顆粒狀及小塊狀物料。斗提機的優點是：橫斷面上的外形尺寸較小，可使輸送系統布置緊湊；提升高度大；有良好的密封性等。缺點是：對過載的敏感性大；料斗和牽引構件易損壞。
斗提機提升物料的高度可達80m（如TDG型），一般常用范圍小于40m。輸送能力在1600m3/h以下。一般情況下多采用垂直式斗提機，當垂直式斗提機不能滿足特殊工藝要求時，才采用傾斜式斗提機。由于傾斜式斗提機的牽引構件在垂度過大時需增設支承牽引構件的裝置，而使結構復雜，因此很少采用傾斜式斗提機。
②分類和裝載、卸載方法
1、分類
斗提機的分類方法很多，一般為：
⑴按安裝方式不同，可分為垂直式、傾斜式、垂直水平式；
⑵按卸載特性不同，可分為離心式、離心—重力式、重力式；
⑶按裝載特性不同，可分為掏取式、流入式；
⑷按牽引構件型式不同，可分為帶式、鏈式（板鏈、球鏈）；
⑸按料斗形式不同，可分為深斗式、淺斗式、鱗斗（三角斗或梯形斗）式。
2、裝載
斗提機在尾部裝載，裝載的形式有兩種：
⑴掏取式由料斗在物料中掏取裝載。掏取式主要用于輸送粉末狀、顆料狀、小塊狀的無磨琢性或半磨琢性的散狀物料。由于在掏取物料時不會產生很大的阻力，所以允許料斗的運行速度較高，為0.8～2m/s；

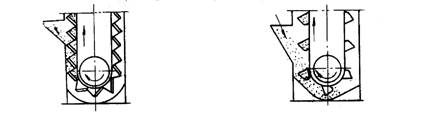

流入式裝載
掏取式裝載
3、卸載

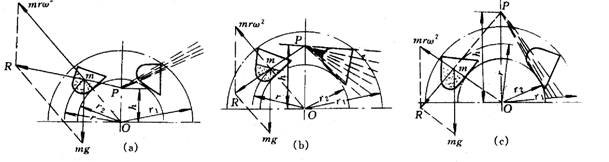

斗提機在頭部卸載。卸載的形式有三種，即離心式（圖a）、離心—重力式（圖b）及重力式（圖c）。
㈠輸送能力的計算
（t/h）
式中Q—輸送能力，t/h；
i0—料斗容積，L；
a—料斗間距，m；
v—提升速度，m/s；
φ—填充系數，見下表；
ρ—物料松散密度，t/m3。
填充系數
|
輸送物料
|
填充系數φ |
|
|
數據一 |
數據二 |
|
|
粉末狀物料 |
0.75～0.95 |
0.7～0.9 |
|
粒度在20mm以下粒狀物料 |
0.7~0.9 |
- |
|
粒度在20～50mm的小塊物料 |
0.6～0.8 |
0.6～0.8 |
|
粒度在50～100mm的中塊物料 |
0.5～0.7 |
0.5～0.7 |
|
粒度在大于100mm的大塊物料 |
0.4～0.6 |
0.3～0.5 |
|
潮濕的粉末狀和粒狀的物料 |
0.6～0.7 |
0.3～0.5 |
注：欄內的數據一來源于大連理工大學《起重運輸機械化專業訓練班講義》；欄內的數據二來源于原化工部第七設計院《磷肥設計手冊》。
