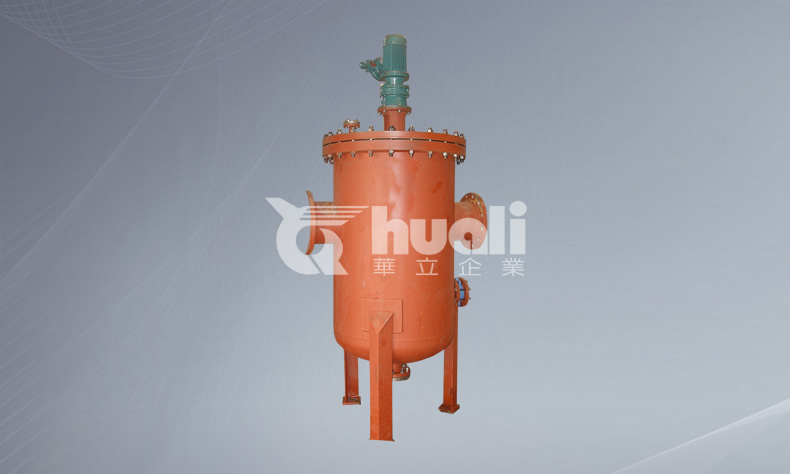

一、功能與用途
HLD系列刷式過濾器適用于廢水處理流程，鋼鐵廠沖渣水、電廠流程及冷卻水，造紙工序及進水，化工生產流程及灌溉系統等場合，用以濾去水中3500-80微米粒徑的各種硬質顆粒，確保系統的安全可靠運行。
二、設備結構與工作原理
HLD系列刷式過濾器濾件采用高強度的Johnson濾網，具有處理量大、使用壽命長、清洗效率高等特點。本機采用壓差控制、定時控制自動清洗濾網。當過濾器進出口壓差達設定值或定時器達到設定時間時，電動控制箱發出信號驅動電機轉動，同時排污閥打開。吸附在濾網上的雜質微粒被轉動的鋼絲刷刷下，隨水流從排污閥排出。當過濾器進出口壓差恢復正常或定時器設定時間結束后，電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，實現了連續化、自動化生產。
常用規格與技術參數
| 進出口通徑 | mm | 100、125 | 150-200 | 250-300 | 350、400 | 450、500 | 600 | 700 | 800 | 900 | 1000 |
| 參考流量 | m3/h | 85-150 | 160-300 | 400-700 | 800-1200 | 1300-1800 | 2500 | 3000 | 4000 | 5000 | 6000 |
| 過濾精度 | μm | 80-3500 | |||||||||
| 阻力損失 | MPa | 0.01-0.1 | |||||||||
| 差壓設定范圍 | MPa | 0.02-0.16 | |||||||||
| 清洗時間設定 | s | 0-180 | |||||||||
| 工作溫度 | ℃ | ＜100 | |||||||||
| 控制方式 | 定時、壓差 | ||||||||||
| 電機參數 | 380V 50HZ 0.15-2.2KW IP55 | ||||||||||
| 清洗耗水量 | 主管道平均流量的0.5-1% | ||||||||||
| 工作壓力 | MPa | 0.25-4.0 | |||||||||
2、也可提供適合其他國家制式的電器系統
三、結構形式及外形尺寸

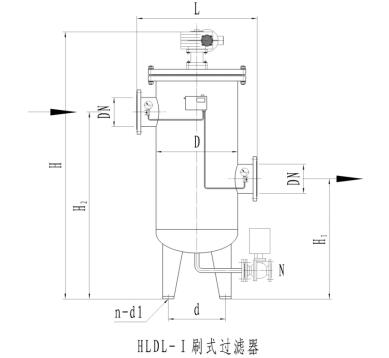

HLDL-Ⅰ型刷式過濾器
| 公稱直徑(DN) | D | L | H | H1 | H2 | n-d1 | d | N | 參考流量m3/h |
| 50、65、80 | Φ400 | 720 | 1400 | 500 | 700 | 3-Φ24 | Φ300 | DN25 | 20～60 |
| 100、125 | Φ500 | 820 | 1500 | 600 | 850 | 3-Φ24 | Φ400 | DN25 | 150 |
| 150、200 | Φ600 | 920 | 1600 | 650 | 950 | 3-Φ24 | Φ500 | DN25 | 300 |
| 250、300 | Φ700 | 1020 | 1850 | 700 | 1100 | 3-Φ24 | Φ550 | DN25 | 700 |
| 350、400 | Φ800 | 1120 | 2500 | 790 | 1400 | 4-Φ24 | Φ620 | DN50 | 1200 |
| 450、500 | Φ1000 | 1320 | 2800 | 910 | 1700 | 4-Φ24 | Φ800 | DN50 | 1800 |
| 600 | Φ1200 | 1530 | 3250 | 1030 | 2000 | 4-Φ24 | Φ950 | DN50 | 2500 |
| 700 | Φ1400 | 1730 | 3500 | 1060 | 2200 | 4-Φ26 | Φ1150 | DN50 | 3000 |
| 800 | Φ1600 | 1930 | 3850 | 1150 | 2450 | 4-Φ26 | Φ1300 | DN50 | 4000 |
| 900 | Φ1800 | 2130 | 4100 | 1200 | 2650 | 4-Φ30 | Φ1500 | DN80 | 5000 |
| 1000 | Φ2000 | 2340 | 4300 | 1300 | 2800 | 4-Φ30 | Φ1700 | DN80 | 6000 |
2、DN≤300為平蓋結構，DN＞300為封頭結構。
