首頁HL-ZJKQ系列產品是我廠根據國際同類產品的技術，結合國內的實際空氣狀況，經過多年生產實際運用中的不斷總結、使產品不斷提高、不斷更新，尤其在關鍵部位的改進，使產品在使用中不產生故障以及影響供氣的質量，提高使用壽命。該空氣過濾器完全可以取代進口產品。
一、HL-ZJKQ結構及工作原理

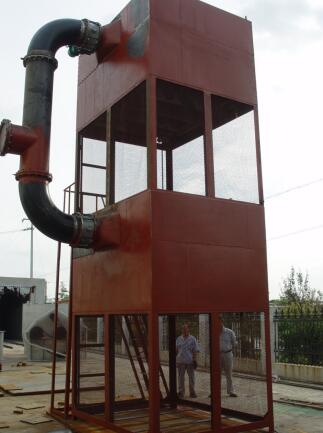

HL-ZJKQ自潔式空氣過濾器由高效過濾芯、文氏管、自潔專用噴嘴、反吹系統、控制系統、凈氣室和出風口、框架等組成。
過濾過程：在壓縮機吸氣負壓作用下，過濾器吸入周圍的環境空氣，當空氣穿過高效過濾芯時，粉塵由于重力、靜電、接觸被阻留在濾芯外表面，凈化空氣進入產凈氣室然后由風管送出。
自潔過程：當電腦發出指令，電磁閥啟動并驅動脈沖電磁閥，瞬間釋放一股壓力為0.4~0.6MPa的脈沖氣流，經專用噴嘴整流噴出，文氏管吸卷、密封、膨脹從濾芯內部均勻的向外沖出將積聚在濾芯外表的粉塵吹落，自潔過程完成。
本過程可用三種方式來控制：
1、定時定位，本廠研制的專用PLC可任意設定間隔時間及自潔時間。
2、差壓自潔，當壓差超指標時，PLC進入自動連續自潔。
3、手動自潔，當PLC不工作或粉塵較多時，可采用手動自潔。
反吹自潔過程是間斷的，每次1-2組處于自潔狀態，其余的仍在工作，所以空氣過濾器具有在線自潔功能以保持連續工作。
二、HL-KQGL自潔式空氣過濾器的特點
◆HL-KQGL的核心是濾芯：采用進口的高效過濾紙，經過特殊工藝生成而成。
◆HL-KQGL設計了前置過濾網、防止柳絮、樹葉及廢紙吸入，減輕濾芯負擔延長使用壽命。
◆HL-KQGL是電腦控制的機電一體化產品，安裝簡單，只需配管、通電、通氣即可工作。
◆HL-KQGL過濾效率高（比色法90%、重量法99.9%）精度（1µm）99.9%，比一般提高5-10%。
◆HL-KQGL過濾阻力小：小型機≤50pa、大型機300-800pa。
◆HL-KQGL適應性廣：因采用進口高效防水過濾紙，所以在潮濕多霧地區不受影響。
◆HL-KQGL自耗?。簤嚎s空氣僅為0.1-0.5m3/min，電容量為200-1000w/h。
◆HL-KQGL占地面積?。罕井a(chǎn)品為積木式結構，大型機可采用多層疊放。
◆HL-KQGL結構簡單，設備質量輕，僅為同容量布袋過濾器及其他過濾器的1/3-1/2。
◆HL-KQGL部件使用壽命長，部件采用進口產品，如過濾芯、電磁閥、壓差探頭等。
◆HL-KQGL防腐性能好：凈氣室采用優質涂層及不銹鋼內襯，以杜絕過濾后的空氣受二次污染。外表采用高防腐船用漆，以保證空氣過濾器在室外環境下長期不受腐蝕。
◆HL-KQGL維護工作量低：除每隔兩年左右更換濾芯外，HL-KQGL的日常維護工作量為零。更換濾芯不需停產操作，因此用戶不因?yàn)榫S護過濾器而影響生產。
三、HL-KQGL應用范圍
1、各行業各種類型的空壓站，小容量壓縮機多臺合用，大容量一臺配一臺使用。
2、制氧站的原料空壓機。
3、鋼鐵廠的高爐鼓風機。
4、各種容量的燃?xì)廨啓C(jī)。
5、需較長時間運轉的柴油機。
6、化纖紡織工業的空調送風系統。
7、對空氣含塵量要求較高的集中空調系統。
四、HL-KQGL系列自潔式空氣過濾器選型
我廠生產的HL-KQGL系列自潔式空氣過濾器，專為各種空壓站、制氧站、高爐引風機等提供優質氣源。特點為采用自潔方式，過濾精度為≤1µm，過濾效率高、阻力損失小、使用周期長、方便可靠。為此在選型上應按實際風量的1.5倍至2.5倍間進行配比。具體應按各地的外部使用環境、粉塵含量及使用要求來確定型號的大小。
另外，我廠參照中華人民共和國國家標準GB12218-89《一般通風用空氣過濾器性能試驗法》來確定自潔式空氣過濾器出風口風管口徑的大小。
過濾器出風口風管內的流速為10~15m/s（出風口的流速=實際每秒流量÷風管口徑的截面積）
過濾器吸入口的流速為0.5-1.2m/s（吸如口的流速=實際每秒流量÷吸入口面積）
五、HL-KQGL高效空氣濾芯
HL-KQGL高效空氣濾芯是我公司根據國際同類產品的性能,采用德國及美國技術為藍本,結合國內的實際空氣狀況,經過對生產實際運用中空氣濾芯的不斷總結,使產品不斷提高、不斷更新，尤其在關鍵部位的改進，提高了使用壽命、過濾效率及過濾精度，保障了產品的使用過程中安全可靠及供氣質量的達標，完全可以取代進口產品。主要用于冶金、熱電、石化、金屬制造行業超細粉塵過濾。
性能特點：
1、產品選用美國、西歐優質高效木漿纖維材料，在其纖維主干上生出眾多的毛細纖維，不僅具有孔徑小、透氣量大（250-700L/m2s）、阻力低、效率高等特點，過濾精度（0.2-5μm）高,而且過濾面積大。
2、采用先進的折疊新工藝，間隔均勻。
3、濾筒的端蓋和內外護網均采用優質的電解板，不僅強度好，而且有很好的防銹、防腐性能。內、外護網采用先進的連接技術不傷害護網的金屬表面，使其防銹、防腐性能得到進一步加強。同時也使濾材不受護網的傷害。
4、低硬度、高強度的閉孔發泡橡膠密封圈與眾不同。
5、粘接劑來自國際大品牌，不會產生脫膠和龜裂現象，優質的性能保證了濾芯的長期安全使用，使用周期可達1-2年。
6、與高校及科研院所長期合作，先進的測試手段確保了濾芯各項性能。

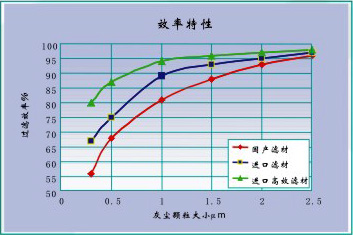

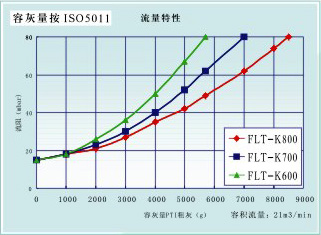

7、各項性能指標見圖表。
 |
 |
 |
 |
濾芯的規格型號
| 型號 | 外徑mm | 內徑mm | 長度mm | 過濾面積m2 | 額定風量m3/h | 使用風量m3/h | 初阻力Pa |
| FLT-K600/ 325-7180A |
325 | 219 | 600 | 20 | 1000 | 800-1500 | 150 |
| FLT-K700/ 325-7180A |
325 | 219 | 700 | 23 | 1150 | 900-1800 | 150 |
| FLT-K800/ 325-7180A |
325 | 219 | 800 | 26 | 1350 | 1100-2000 | 150 |
備注：
1、公司現有美國、德國、韓國及國產等系列過濾材料供不同客戶選擇。
2、本產品對于特殊情況，公司可根據要求進行非標式設計，滿足客戶需要。
